摘要：將國家倡導“智慧消防”與電網企業無人值守變電站實際有機聯系，以變電站現有消防設備、設施為基礎，結合無人值守現狀，以智慧消防為導向，將物聯網、云計算、大數據、移動互聯技術  融入消防安全管理體系，實現變電站消防設施的遠程全信息動態監控，智能預警及處置，智能巡查管理，危險點控制，站點管理。在無人值守變電站應用智慧消防新技術的同時，實施消保一體化管理，將無人值守變電站安保力量納入志愿消防隊伍管理。強化安保人員變電消防技能培訓，開展變電站值班人員、安保人員消防救援聯合演練。強化應對火災事故的自救技能以及協同作戰能力，確保一旦發生突發火警或火災事故，能夠快速反應、高效運轉、臨事不亂，最大限度地減少火災事故危害。電網企業以智慧消防發展為導向的無人值守變電站消防安全管理項目從技術、人員兩個方面提升電網企業無人值守變電站消防安全管理水平。

       關鍵詞：消防、智慧、體系、消保一體化

1 引言

    國務院辦公廳印發的《消防安全責任制實施辦法》，明確提出企業是消防安全的責任主體，具有很強的指導性和操作性?！断腊踩熑沃茖嵤┺k法》同時也強調了消防重點單位應積極應用消防遠程監控、電氣火災監測、物聯網技術等“智慧消防”措施。而公安部也于2017年12月7日在南京召開智慧消防建設暨火災高危單位防控工作推進會，主要強調了要加快部署推進“智慧消防”建設，創新社會消防治理，破解火災高危單位防控難題。電網企業近幾年由設備故障引發的變電站火災事故引起了電網企業管理層的高度重視。各級變電站（換流站）作為電網的核心節點，無人值守的方式對現場消防安全管理帶來極大的困難，無人值班變電站所存在的消防安全管理問題已嚴重威脅到變電站的安全生產，一旦無人值班變電站出現火災，將可能會導致該供電區域的人民生產、生活受到影響，可能會對電網企業資產以及職工的安全構成威脅。電網企業以智慧消防為導向提升無人值守變電站消防安全管理勢在必行。

2 以問題為導向確定新的管理方向

2.1 分析當前無人值守變電站存在的問題

2.1.1 消防設備、設施日巡查較難實現

    無人值守變電站的消防管理工作由于無人值班的特點而在管理上更為特殊，一些變電站對于消防設備、設施的管理因為路途遙遠、設備巡視周期等客觀原因，日巡查較難實現，這在客觀上減弱了變電站的消防安全。

2.1.2 告警不及時、救火速度慢

    就目前實際情況來說，大多采用的是煙霧感應或者溫度感應探測器裝置，其工作原理是安裝在變電站的煙感探測到火災，發出報警信號，信號通過網絡傳至監控中心?；鹁盘杺鬏數奖O控中心，再由監控中心下達指令，因為無人值守變電站距離運維班有一定的距離，考慮交通通暢等原因待救援人員趕到現場進行撲救時，火勢已蔓延，滅火器已不能撲救了。即使報火警等待消防隊來滅火，消防救援人員到來也需要一定的時間，況且消防救援人員對變電站設備帶電部位不清楚，在電網企業工作人員到來前也不敢盲目進行滅火，不當的滅火操作可能對滅火人員或電網設備造成傷害。

2.1.3 上傳消防監控信號簡單，不能滿足精益化管理要求

    變電站上傳至到各級監控中心的消防信號一般只有三種，火災告警信號、告警主機故障信號、告警主機掉電信號，上級監控人員看到某某變電站火災告警后按照流程會通知該變電站所屬運維班，運維班派人查看后會知道是誤報還是真有火災發生，不能夠第一時間實現判斷及處理，可見，過于簡單的信號不能夠滿足現代消防監控及應急處置的需要，現代智慧消防的概念需要精準定位并遠程可視化監控。

2.2 確立應用智慧消防提升無人值守變電站消防安全管理的新理念

    以智慧消防發展為導向來提升無人值守變電站消防安全管理整體來說就是利用物聯網、人工智能、虛擬現實、移動互聯網+等最新技術研發的硬件設備，配合物聯網、大數據云計算平臺、火警智能研判、最新消防設備、實施等專業應用，實現火災防控“自動化”、 滅火救援指揮“智能化”、 檢查工作“系統化”、 日常管理“精細化”的實際需求。

變電站無人值守后，現場的消防安全管理應從現場管理升級到現場+遠方+智能管理，以智慧消防為導向，實現無人值守變電站消防安全管理升級。響應政府消防管理趨勢，提升無人值守變電站消防安全管理，提升變電安保人員勞動效率。

    響應國家提倡的智慧消防安全理念，以現有無人值守變電站條件為基礎，增加智慧消防要素，構建無人值守變電站消防安全管理體系，以問題為導向，解決現場實際問題，實現變電站消防設施的遠程動態監控，智能預警及處置，智能巡查管理，危險點控制，站點管理。在無人值守變電站應用智慧消防新技術，同步將無人值守變電站安保力量納入志愿消防隊伍管理，構建無人值守變電站消防安全管理體系，從技術、人員兩個方面解決當下電網企業無人值守變電站消防安全難題。能夠有效提升電網企業無人值守變電站消防安全力量，預防火災事故的發生和減少安全事件損失，能夠實現加快處置速度和保障電力設備正常運行的目的，從另一方面增加經濟效益。以智慧消防發展為導向的無人值守變電站消防安全管理體系構建與實施，較無人站現有消防安全管理水平有大幅提升，適用于電網企業無人值守變電站消防安全管理，具有較強的推廣性。

3 構建無人值守變電站智慧消防預警防控體系

    無人值守變電站智慧消防預警防控體系主要針對無人值守變電站內火災自動報警系統、消防滅火設備設施、視頻監控、環境綜合監測、門禁管理、安保管理等，通過完善報警、滅火體系，建設一套消防安全綜合監控系統，強化運維人員對站內消防設備設施的監控能力，同步將安保人員納入消防安全管理之中，整體提升變電站消防安全管理水平。

3.1 建設變電站消防綜合管控系統應用平臺

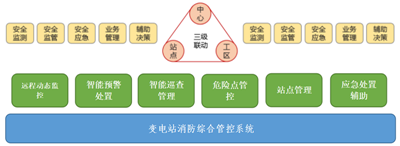

    變電站消防綜合管控系統平臺包括安全遠程動態監控應用、智能預警及處置應用、智能巡查管理應用、危險點管控應用、站點管理應用、應急處置輔助應用、等六大應用，各應用又包括若干個功能模塊，各功能之間有機銜接，構成一個完整的系統功能體系，構建統一的消防安全智能防控系統。

3.1.1 遠程動態監控應用

    站點安全遠程動態監控是落實《機關、團體、企業、事業單位消防安全管理規定》和《消防安全責任制實施辦法》的重要技術手段，基于物聯網技術，實現聯網站點全天候24小時安全動態監控。

（1）可視化

    利用GIS技術在地圖上標注所有接入站點，在站點平面和三維結構圖上標注系統的監控資源點（攝像機、傳感器），直觀展示全部監控點的分布情況、位置、信息，能直接選取單個或多個監控點播放實時圖像和監測數據，可以查看實時趨勢和歷史趨勢?？稍谡军c平面圖上快遞定位消防安全監控點，一旦發生異常預警，該點位提醒，并提供該點位狀態相關的綜合信息。將龐雜的安全防控數據進行可視化分析、展示，全方位、多角度展示區域內的態勢總體情況，分析相關發展趨勢，逐層分析安全監管問題，聚焦消防安全監管關鍵點，輔助消防安全監管部門進行管理的科學決策。

    1）地圖縮放：對電子地圖進行縮放控制。系統提供多種縮放形式：可以按一定的縮放倍率或比例尺進行縮放。

    2）地圖漫游：自由拖動地圖，包括地圖自由移動、地圖向東南西北四個方向移動等，以瀏覽當前地圖窗口區域外的內容。

    3）快速定位：根據地名在地圖上快速定位到地名的空間位置。

    4）圖層管理：對圖層管理樹中的圖層節點進勾選，可以顯示或者隱藏地圖圖層。

（2）數據展示

    1) 告警級別支持不同告警類型報警，包括故障報警、火災報警、檢修、預警、離線等；

    2) 實時數據：系統基于可視化平臺展示所有的監控接入點，并對點位的狀態（離線、故障等）、實時值，實時進行顯示。

    3) 不同類型的告警信息分色顯示，可分類選擇顯示；

    4) 提供靈活的告警信息過濾和分類手段，對不同區域、用戶設置相應的過濾條件和分類方法；

    5) 按權限和區域展示：不同區域的事件及告警確認和處理相對獨立；

    6）數據統計：系統提供監控歷史數據的可視化和統計分析，并可用通過區域等模式自由切換。

    7）歷史數據：對已經發生的監控信息，可按區域、地點、行業、時間、數據記錄類型或總數等關鍵信息，提供多種查詢統計方式。

（3）安全防控專題圖

    1）防控對象一張圖

    對所有的聯網防控對象進行空間位置分布一張圖展示，并可通過區域分布、類型等條件要素進行多維度專題查閱，查閱不同維度下的防控對象分布特征，以及對象的基本要素和相關安全信息。

    2）危險點一張圖

    對所有的分級管控危險點進行空間位置分布一張圖展示，查閱危險點分布特征，以及危險點的基本要素和相關安全信息。

    3）預警報警一張圖

    對區域內所有的預警報警點進行空間位置分布一張圖動態展示，可根據預警報警類型分類查閱相應點分布特征，以及預警報警點的基本要素和相關安全信息。

3.1.2  智能預警及處置應用

    智能防控系統的應用不是簡單解決如何把各種監測數據信號接入各級消防安全管理部門實現信號查看功能，而關鍵所在是解決各級消防安全管理部門如何利用本系統來實現對站點的重大危險源、值班室、重點區域、重點工藝的動態監管及結合危險源分級預警技術體系來實現分級預警處置、數據趨勢分析與聯防、聯控、聯動管理。

（1）異常監控

    在出現數據異常時，監控人員可以利用可視化平臺開展監控點的空間分布動態管理和視頻快速查閱，局部放大、定位，站點具體位置被紅色閃點標注，以便快速處置。

（2）智能預警

    根據行業自身特征建立與之匹配的專業化模型，對監測監控數據進行數據挖掘、統計和分析，通過多種模態對比進行事故風險判識，對超限數據進行報警和實時統計提醒，對臨界數據實行預警分析，結合多源傳感信息進行風險評估、隱患排查和在線預警。通過各類靜態數據和動態數據進行大數據分析，對事故風險進行預測預判，實現規律挖掘、圖形化分析等功能。

（3）預警信息提醒

    根據預先設定的提醒方式，對監控中心實現預警摘要、提醒記錄等顯示，并且支持聲音提醒等預警提醒形式。

（4）預警處置

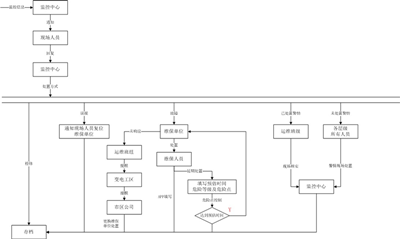

    標準業務流程、應急預案、責任分級的預警處置和處置記錄和查詢等功能

3.1.3 智能巡查管理應用

（1）定時自動巡檢

    按照設定的時間執行每日自動巡查，記錄所有探測器數據信息、視頻監控圖像抓拍，執行重要設備自檢，巡檢記錄自動存檔和異常告警。

（2）遠程人工巡視復核

    通過平臺，可實施站點遠程巡檢，實時抓取所有探測器數據信息、視頻監控圖像抓拍，執行重要設備自檢，對異常情況進行視頻連線，遠程復核。

3.1.4 危險點管控應用

（1）危險點評級

    危險點管控應用對站點消防安全隱患風險進行量化評估和分級。完善消防安全風險源風險預控內容及配套規范，對各級風險針對性的采取應對方法。本系統危險點分為一級、二級和三級。

（2）危險點預警提醒

    危險點一張圖基于GIS地圖進行開發，可實現站點定位、站點簡要信息展示、搜索查詢和消防安全危險點預警信息推送等功能。

（3）危險點管理

    基于權限和責任劃分，根據消防安全危險點處置過程的實際情況，對消防安全危險點等級進行提級、降級和危險點解除管理，支持危險點信息導出、查詢和統計分析。

3.1.5 站點管理應用

（1）站點信息管理

    從區域、類型等維度對站點信息分類管理，包括站點基本信息、站點平面及三維結構信息、站點重要防控部位信息等。

（2）站點人員管理

    站點人員信息管理，包括站點管理人員、值班人員、運維人員等其他相關人員。

（3）站點設備管理

    站點設備臺帳管理，包括設備基本信息，設備的運行記錄信息、設備維護檢測記錄信息，支持設備到期自動提醒。

3.1.6 應急處置輔助

（1）應急預案

    系統支持建立消防安全應急預案信息庫，可對已接入的站點進行關聯，一旦發生警情可調取應消防安全急預案查看，實現遠程指揮。

（2）現場動態

    實現火災事故信息“一屏化”動態展示與推送，包括：

    包括地理位置、火災事故類別、火災事故部位環境趨勢變化，火災事故發展趨勢變化，火災事故現場視頻圖像、救援路線、救援推薦等信息。

3.1.7 消防器材監測應用

    變電站二次機房一般配置的為二氧化碳滅火器，需要每月逐個進行稱重檢查，根據重量變化判斷有誤泄露。消防器材監測子系統的建立實現了二氧化碳滅火器的稱重監測和滅火器的移動監測，異常告警和過期提醒。

3.1.8 防火門監測應用

    對變電站主要通道、重要部位防火門進行防火門監測子系統配置。實現對門開閉狀態和人員出入記錄的實時監測、異常告警。

3.1.9 環境監測應用

    對變電站重要防火部位、室配置環境監測子系統。實現環境溫度、濕度、氧濃度、甲烷濃度、一氧化碳濃度的監測，輔助復合火災判斷和現場救援支持。

3.1.10 消防通道監測應用

    變電站主要消防通道配置消防通道監測子系統。采用智能視頻識別技術，實時分析和抓拍消防通道情況，實現通道堵塞報警。

3.1.11 視頻監控復核應用

     對變電站重要防火部位、室配置視頻監控復核子系統。實現遠程視頻監控，與其他子系統實現聯動抓拍和遠程報警視頻復核。

3.2 實施消保一體化管理

    在無人值守變電站應用智慧消防新技術的同時，實施消保一體化管理，將無人值守變電站安保力量納入志愿消防隊伍管理。

    強化安保人員變電消防技能培訓。根據企業特點，增加電氣設備火災相關的隱患排查、整改、施救等專業知識。以變電站高壓電氣設備火災培訓為例，逐個講解變壓器、電抗器、電容器、斷路器、電纜溝、主控室、配電室的火災危險性、滅火注意事項等。培訓深入淺出，使無人值守安保人員既熟悉了電氣設備火災風險、隱患，又掌握了核心設備滅火救援注意事項，進而在突發火災能夠熟練應用各種滅火裝置，達到快速、有效處置火情的目的。

    開展變電站值班人員、安保人員消防救援聯合演練。無人值守變電站火災應急綜合演練時聯合安保人員一并開展，進一步增強安保人員安全防范意識和第一時間應急處置能力，強化應對火災事故的自救技能以及協同作戰能力，確保一旦發生突發火警或火災事故，能夠快速反應、高效運轉、臨事不亂，最大限度地減少火災事故危害。

    將人的因素并入無人值守變電站智慧消防預警防控體系，解決當下電網企業無人值守變電站火警（火災事故）第一時間處置的難題。

4 小結

4.1 管理成效

    電網企業響應國家提倡的智慧消防安全理念，以變電站現有消防設備、設施為基礎，結合無人值守現狀，以智慧消防為導向，將物聯網、云計算、大數據、移動互聯技術融入消防安全管理體系，實現變電站消防設施的遠程全信息動態監控，智能預警及處置，智能巡查管理，危險點控制，站點管理，實現了無人值守變電站消防設備及事件集群化、透明化監管。在無人值守變電站應用智慧消防新技術同時將安保人員納入志愿消防隊伍管理，全面構建無人值守變電站智慧消防安全管理新體系，從技術、人員兩個方面解決當下電網企業無人值守變電站消防安全難題。

4.2 經濟效益

    以智慧消防發展為導向的無人值守變電站消防安全管理體系構建與實施，能夠有效提升電網企業無人值守變電站消防安全力量與管理水平，進而完成不發生重大火災事故的年度安全目標，人們常說，水火無情，電網企業火災的發生，不僅可能造成設備損失，還可能造成電網負荷損失，而由此產生的經濟損失難以估量，因此，從相反的角度講，預防火災事故的發生和減少消防安全事件損失，實現加快處置速度和保障電力設備正常運行的目的，從另一方面增加經濟效益。

4.3 社會效益

    電網企業作為消防安全重點單位，以變電站現有消防設備、設施為基礎，結合無人值守現狀，以智慧消防為導向，將物聯網、云計算、大數據、移動互聯技術融入消防安全管理體系，實現變電站消防設施的遠程動態監控，智能預警及處置，智能巡查管理，危險點控制，站點管理，實現無人值守變電站消防設備及事件集群化、透明化監管。在電網企業突發火災時，有效第一時間發現、判斷及優化處置，將火災危害降到最低，有利確保電網安全，減少對外停電的可能，積極踐行企業消防安全責任。

    以智慧消防發展為導向的無人值守變電站消防安全管理體系構建與實施，較無人站現有消防安全管理水平有大幅提升，適用于電網企業無人值守變電站消防安全管理，具有較強的推廣性。

                            參考文獻

[1] 《消防安全責任制實施辦法》國務院辦公廳2017年10月29日發布

[2]  苗晨輝, 趙啟東, 郝宇. 企業消防安全管理現狀及對策[J].城市建設理論研究,2015

[3] 陳亞. “智慧消防”如何精準助推消防工作的思考[J].消防界,2017,(01)

[4] 胡英帥. 消防信息化建設問題分析與探討[J]. 文摘版:工程技術, 2015
